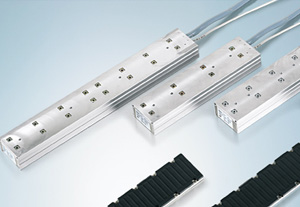

AL2000 系列三相同步直線電機配有線圈單元和磁板。線圈單元包含一個帶槽疊片鐵芯，帶嵌入式銅線繞組。通常用作運動部件。磁板包含有用來固定永久磁鐵的鋼板。

　　AL2000 系列包括 8 種不同的電機，但它們的寬度完全相同，均為 80 mm（包括磁性附件）。這意味著，所有電機都可使用相同的磁板可以任意組合它們配有一個不銹鋼蓋，可在整個運動過程中提供保護，防止金屬碎片進入磁板之間的接縫。

　　線圈單元為封閉式設計，防護等級為 IP 64，可用于有腐蝕作用的環境。線圈單元還配有一根 0.5 m 的電纜和預裝配連接器，因而可以通過插頭連接快速連接到接線盒或伺服驅動器。這顯著降低了布線復雜性，避免發生錯誤。

　　AL2xxx 系列直線電機可與 AX2xxx 或 AX5000 伺服驅動器配套使用，最適用于要求在短距離內快速加速的動態運動控制場合。

　　特性

　　適用于直線伺服電機的精確反饋系統

　　MES 系統可記錄磁板磁鐵的磁場，通過內置電子線路，為AX2xxx/AX5000 系列伺服驅動器提供編碼器信號，用于換相以及轉速和位置控制。電機每轉 24 mm，該 MES 系統便提供一個正弦振蕩，精度可達 1/10 mm。

　　接線盒

　　除此之外，Beckhoff 還提供一個接線盒，在一側連接電機電纜、反饋電纜和熱保護電纜，在另一側連接預裝配的電機和編碼器電纜。

外形尺寸

技術圖紙

技術參數	AL2003	AL2006	AL2009	AL2012
繞組類型	S	N \| S	N \| S	N \| S
電機配置	三相同步直線伺服電機 (400…480 V AC)
峰值力 3 秒 (FP)	225 N	450 N	675 N	900 N
峰值電流 (IP)	5 A	6.5 \| 13 A	8 \| 15 A	13 \| 26 A
水冷時的連續力 (Fcw)	105 N	210 N	315 N	420 N
空冷時的連續力 (Fca)	75 N	150 N	225 N	300 N
連續電流 (Ic)	1.6 A	1.6 \| 3 .3 A	3.6 \| 6.8 A	3.3 \| 6.5 A
連續功率損耗 (Pc)	80 W	155 W	226 N	310 W
力常數 (Kf)	46 N/A	93 \| 46 N/A	87 \| 46 N/A	93 \| 46 N/A
電機常數 (Km)	185 N²/W	370 N²/W	570 N²/W	740 N²/W
極距	24 mm
每相繞組電阻 (Rf)	3.9 ?	7.8 \| 2 ?	4.4 \| 1.2 ?	3.9 \| 1 ?
每相繞組電感 (Lf)	30 mH	60 \| 15 mH	33 \| 9 mH	30 \| 7.5 mH
熱電阻 (Rth)	0.96 °C/W	0.48 °C/W	0.32 °C/W	0.24 °C/W
磁引力 (Fa)	500 N	900 N	1325 N	1700 N
線圈重量 (Mp)	0.9 kg	1.5 kg	2.0 kg	2.6 kg
帶蓋時的空隙	0.4 mm
溫度傳感器	PTC 1 kΩ
相匹配的伺服驅動器	AX2003 AX5x03	AX2003 \| AX2006 AX5x03 \| AX5x06	AX2006 \| AX2010 AX5x06 \| AX5112	AX2006 \| AX2010 AX5x06 \| AX5112

技術參數	AL2015	AL2018	AL2024	AL2030
繞組類型	N \| S
電機配置	三相同步直線伺服電機 (400…480 V AC)
峰值力 3 秒 (FP)	1125 N	1350 N	1800 N	2250 N
峰值電流 (IP)	13 \| 33 A	20 \| 41 A	26 \| 52 A	20 \| 50 A
水冷時的連續力 (Fcw)	525 N	630 N	840 N	1050 N
空冷時的連續力 (Fca)	375 N	450 N	600 N	750 N
連續電流 (Ic)	3.3 \| 8.2 A	4.8 \| 10 A	6.5 \| 13 A	6.7 \| 16.3 A
連續功率損耗 (Pc)	370 W	453 W	620 W	740 W
力常數 (Kf)	112 \| 46 N/A	93 \| 44.9 N/A	93 \| 46 N/A	112 \| 46 N/A
電機常數 (Km)	970 N²/W	1140 N²/W	1480 N²/W	1940 N²/W
極距	24 mm
每相繞組電阻 (Rf)	4.3 \| 0.75 ?	2.5 \| 0.59 ?	1.9 \| 0.48 ?	2.2 \| 0.37 ?
每相繞組電感 (Lf)	35 \| 6.5 mH	19 \| 4 mH	15 \| 3.7 mH	17.5 \| 3.2 mH
熱電阻 (Rth)	0.20 °C/W	0.16 °C/W	0.12 °C/W	0.10 °C/W
磁引力 (Fa)	2000 N	2850 N	3400 N	4000 N
線圈重量 (Mp)	3.2 kg	3.8 kg	5.1 kg	6.3 kg
帶蓋時的空隙	0.4 mm
溫度傳感器	PTC 1 kΩ
相匹配的伺服驅動器	AX2006 \| AX2010 AX5x06 \| AX5112	AX2006 \| AX2010 AX5x06 \| AX5112	AX2010 \| AX2020 AX5112 \| AX5118	AX2010 \| AX2040 AX5112 \| AX5125
